Y13H絲扣蒸汽減壓閥技術規范 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 詳細介紹 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Y13H絲扣蒸汽減壓閥技術規范 本系列減壓閥屬于先導活塞式減壓閥。由主閥和導閥兩部分組成。主閥主要由閥座、主閥盤、活塞、彈簧等零件組成。導閥主要由閥座、閥瓣、膜片、彈簧、調節彈簧等零件組成。通過調節調節彈簧壓力設定出口壓力、利用膜片傳感出口壓力變化，通過導閥啟閉驅動活塞調節主閥節流部位過流面積的大小，實現減壓穩壓功能。 絲扣蒸汽減壓閥：原理、應用與選型全解析
一、Y13H絲扣蒸汽減壓閥技術規范產品定義與型號解析 核心定義： 絲扣蒸汽減壓閥是通過內螺紋（絲扣）連接，用于降低蒸汽系統壓力并維持出口壓力穩定的自動調節閥門，屬于直接作用式或先導式減壓閥的細分類型，適用于小口徑蒸汽管路（通常 DN15~DN50）。 型號示例（以 Y14H-16C 為例）： Y：閥門類型（減壓閥）； 1：連接形式（內螺紋）； 4：結構形式（薄膜式，先導式為 6、活塞式為 5）； H：密封面材料（Cr13 系不銹鋼）； 16：公稱壓力（PN16，1.6MPa）； C：閥體材料（碳鋼，不銹鋼為 P、鉻鉬鋼為 I）。
二、Y13H絲扣蒸汽減壓閥技術規范工作原理與核心結構 1. 直接作用式（典型結構） 部件組成： 閥體：鍛造碳鋼（WCB）或不銹鋼（304），內螺紋連接（G、NPT 等標準）； 閥瓣組件：含閥瓣、閥桿、彈簧，彈簧力與出口壓力形成平衡； 薄膜執行機構：橡膠或金屬薄膜感受出口壓力，推動閥瓣動作； 調節螺釘：手動設定出口壓力值。 工作邏輯： 進口蒸汽推動閥瓣開啟，經節流降壓后輸出； 出口壓力通過導壓管反饋至薄膜上方，與彈簧力平衡，自動調節閥瓣開度： 出口壓力↑→薄膜上移→閥瓣關小→壓力↓； 出口壓力↓→彈簧復位→閥瓣開大→壓力↑。 2. 先導式（適用于高壓場景） 區別：增加先導閥，通過小流量蒸汽驅動主閥動作，調節精度更高，適用于 PN16 以上或大壓差工況（如進口 1.0MPa→出口 0.3MPa）。
三、Y13H絲扣蒸汽減壓閥技術規范典型應用場景 1. 工業蒸汽系統 設備減壓： 蒸汽熨斗、滅菌鍋、干燥機等設備前減壓，避免高壓損壞設備（如滅菌鍋需穩定 0.1~0.2MPa 蒸汽）； 換熱器減壓，防止因壓力過高導致?lián)Q熱管泄漏。 管網分壓： 集中供汽管網中，將主管高壓蒸汽（0.8~1.2MPa）減壓至支管所需壓力（0.3~0.5MPa），滿足不同用戶需求。 2. 暖通空調與供暖 散熱器減壓： 高層建筑供暖系統中，將市政高溫高壓蒸汽（如 0.6MPa）減壓至散熱器安全壓力（≤0.3MPa），避免管道爆裂； 蒸汽加濕控制： 空調機組蒸汽加濕器前減壓，確保加濕量穩定（壓力波動會影響蒸汽流量）。 3. 食品、醫藥與日化 潔凈蒸汽系統： 食品殺菌釜、醫藥滅菌柜使用潔凈蒸汽（316L 不銹鋼閥體 + 拋光處理），減壓閥需符合 ASME BPE 標準，防止介質污染； 工藝設備調壓： 糖果熬制鍋、化妝品乳化鍋需穩定蒸汽壓力（0.2~0.4MPa），保證產品質量一致性。 4. 小型動力設備 蒸汽泵、蒸汽發電機： 小型蒸汽動力設備（如船用輔機）前減壓，將鍋爐蒸汽（1.0MPa）降至設備額定工作壓力（0.5MPa），提高效率。
四、Y13H絲扣蒸汽減壓閥技術規范與其他減壓閥的對比優勢 對比維度 絲扣蒸汽減壓閥 法蘭式減壓閥 自力式減壓閥 連接方式 內螺紋（DN15~DN50） 法蘭（DN25~DN600） 法蘭 / 焊接（大口徑為主） 調節精度 高（直接作用式 ±5%，先導式 ±1%） 中（±5%~±10%） 低（±10%~±15%） 適用壓力范圍 PN16~PN40（蒸汽≤400℃） PN16~PN100 中低壓（PN16~PN25）
Y13H絲扣蒸汽減壓閥技術規范性能范圍
減壓閥流量系數(Cv)
Y13H絲扣蒸汽減壓閥技術規范主要零件材料

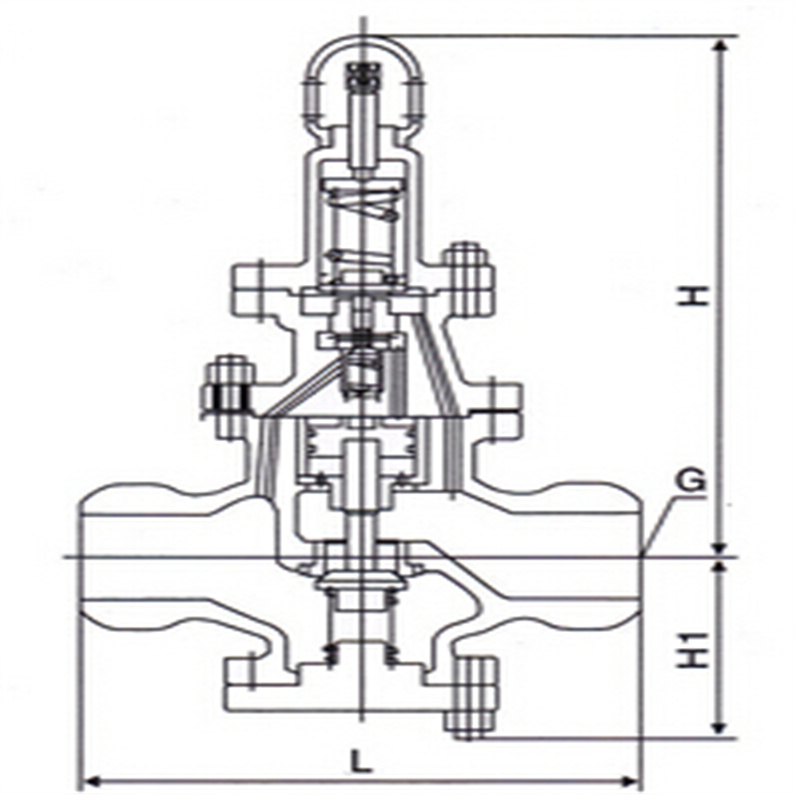

外形結構圖
Y13H絲扣蒸汽減壓閥技術規范主要外形尺寸
內螺紋絲扣減壓閥的連接方式規格 在選擇進口內螺紋減壓閥時，了解各種螺紋連接形式至關重要。不同螺紋標準之間的差異，決定了設備的接口形式與管道的匹配程度。內螺紋減壓閥主要應用于蒸汽、水、氣體和氣瓶等領域，口徑一般為DN1-50。
Y13H絲扣蒸汽減壓閥技術規范內螺紋的主要連接形式 在最近的一次工業展會上，美國威盾VTON的工程師為我們分享了他們的經驗。他們指出，在實際應用中，內螺紋減壓閥的連接形式主要有NPT、PT和G三種螺紋。這些螺紋標準的選擇至關重要，關系到設備的運行效果。 1. NPT螺紋 NPT是“National Pipe Thread"的縮寫，屬于美國標準的60度錐管螺紋。美國威盾VTON的工程師特別提到，NPT螺紋在北美市場的應用十分廣泛，尤其是在高壓環境下，如NPT內螺紋蒸汽減壓閥和氣體減壓閥。在展會中，許多客戶分享了使用威盾VTON NPT減壓閥的反饋，稱其密封性能優異，可靠性高。 2. PT螺紋 PT是“Pipe Thread"的縮寫，屬55度密封圓錐管螺紋，常用于歐洲及英聯邦國家。威盾VTON的產品在這些市場中也廣受歡迎，尤其是在水和煤氣管道行業中。根據威盾VTON的應用案例，其PT螺紋減壓閥憑借穩定的密封性能，已被廣泛應用于大型公共工程項目。 3. G螺紋 G螺紋為55度非密封圓柱管螺紋，多用于需要精密連接但不一定需要強密封的場合。威盾VTON的工程師解釋道，在選擇減壓閥時，正確的螺紋類型對于確保系統的高效運轉至關重要。在某些大型工廠中，威盾VTON的G螺紋減壓閥已被用戶成功應用于復雜的管道系統，用戶反饋非常滿意。 公制螺紋和美英制螺紋的區別 在探討螺紋形式時，的技術團隊特別強調了公制螺紋和美英制螺紋之間的關鍵差異。公制螺紋的使用主要集中在亞洲和歐洲，而美英制螺紋在北美市場更加普遍。威盾VTON根據不同市場的需求，靈活提供多種螺紋形式的減壓閥，確保設備能夠適配各類管道。

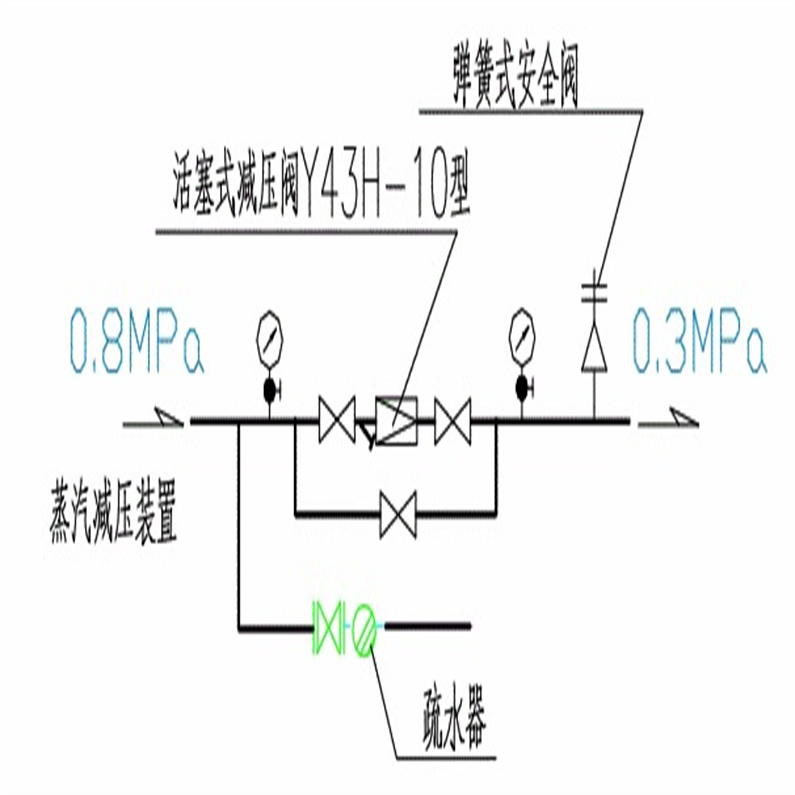

Y13H絲扣蒸汽減壓閥技術規范安裝與使用 1、減壓閥Y43H-16,備有0.05～0.4MPa,Y43H-25,備有1～1.6MPa,Y43H-40,備有1～1.6MPa,1.6～2.5MPa調節彈簧,Y43H-64,備有1～3MPa調節彈簧,出廠時閥內裝有0.1～1MPa,彈簧,其余隨閥附帶,用戶可根據所量的出口壓力值選裝. 2、安裝減壓閥之前必須對管路系統進行沖洗清理.以防焊渣,氧化皮等贓物流入閥內,影響閥門正常工作. 3、減壓閥應安裝在便于操作和維修的地方,并且必須直立安裝在水平管道上,(見安裝示意圖),應注意使管路中介質的流向與閥體上箭頭所示方向一致,切勿反裝, 4、減壓閥在安裝使用時,應把旁通管道的截止閥打開,排除管路中的冷凝水和汽水的混合物,以防減壓閥開啟時產生水擊現象損壞減壓閥,當無異?，F(xiàn)象后，按順時針方向緩慢旋轉調節螺釘,將出口壓力調至所需的壓力(以閥后表壓為準),調整后,將鎖緊螺母背緊,擰上防護罩. 5、減壓閥前應安裝過濾器,以防介質中的雜物進入減壓閥,影響其性能. 6、安裝的減壓閥前后應有一段直管,閥前的直管長度約為600毫米,閥后的直管長度約為1000毫米. 你的蒸汽管道上的減壓閥和目前管道壓力不匹配。但從基本原理上來說，還是可以通過蒸汽的。因為減壓閥是由出口的壓力來控制的，現在出口的壓力不夠，主閥是處于全開狀態的。 但如果長期下去還是有一定的問題的，所以才有一般減壓閥都要求進出口壓差必須≥0.2Mpa。 減壓閥通常有DN50～DN100等多種規格，閥前、后的工作壓力分別為<1MPa和0.1～0.5MPa，調壓范圍誤差為±5%～10%。 應該看到，水流通過減壓閥雖有很大的水頭損失，但由于減少了水的浪費并使系統流量分布合理、改善了系統布局與工況，因此總體上講仍是節能的。
閥門安裝組成：由主閥和導閥兩部分組成。主閥主要由閥座、主閥盤、活塞、彈簧等零件組成。導閥主要由閥座、閥瓣、膜片、彈簧、調節彈簧等零件組成。通過調節調節彈簧壓力設定出口壓力、利用膜片傳感出口壓力變化，通過導閥啟閉驅動活塞調節主閥節流部位過流面積的大小，實現減壓穩壓功能。 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
